Il presente documento fornisce le raccomandazioni per una corretta installazione, uso e manutenzione dei trasformatori inglobati in resina di produzione IMEFY spa.
a. NORME DI RIFERIMENTO
IEC 60076-1 (Trasformatori di potenza Parte 1: Generalità)
IEC 60076-2 (Trasformatori di potenza Parte 2: Riscaldamento)
IEC 60076-3 (Trasformatori di potenza Parte 3: Livelli di isolamento, prove dielettriche e distanze isolanti in aria)
IEC 60076-4 (Trasformatori di potenza Parte 4: Guida per l’esecuzione di prove con impulsi atmosferici e di manovra)
IEC 60076-5 (Trasformatori di potenza Parte 5: Capacità di tenuta al cortocircuito)
IEC 60076-8 (Trasformatori di potenza Parte 8: Guida di applicazione)
IEC 60076-10 (Trasformatori di potenza Parte 10: Determinazione dei livelli di rumore)
IEC 60076-11 (Trasformatori di potenza Parte 11: Trasformatori di tipo a secco)
IEC 60076-12 (Trasformatori di potenza Parte 12: Guida di carico dei trasformatori di potenza a secco)
IEC 60076-16 (Trasformatori di potenza Parte 16: Trasformatori per applicazioni in turbine eoliche)
IEC 50588-1 (Trasformatori di media potenza a 50 Hz, con tensione massima non superiore a 36kV )
IEC 61936-1 (Impianti elettrici con tensione superiore a 1 KV in ca. Parte 1: Prescrizioni comuni)
b. DIRETTIVA E REGOLAMENTO UE
Direttiva 2009/125/CE del parlamento europeo e del Consiglio del 21/10/2009.
Regolamento (UE) n. 548/2014 della Commissione del 21/05/2014.
Regolamento (UE) 2019/1783 della Commissione del 01/10/2019.
c. MARCATURA CE
Viene apposta in conformità all’art. 5 della Direttiva 2009/125/CE del Parlamento Europeo e del Consiglio e nel rispetto del Reg. (UE) N. 548/2014 della Commissione del 21 Maggio 2014 recante modalità di applicazione della sopracitata Direttiva per quanto riguarda i trasformatori di potenza, piccoli, medi e grandi e successivo Regolamento (UE) 2019/1783 della Commissione del 01 Ottobre 2019.
I trasformatori IMEFY SpA sono totalmente conformi ai sopracitati documenti e rispettano i requisiti di conformità ambientale, inoltre sono provvisti di marcatura CE e relativa dichiarazione di conformità.
d. COMPATIBILITA’ ELETTROMAGNETICA (EMC)
I trasformatori inglobati in resina sono da prendere in considerazione per il disturbo provocato dal campo magnetico che genera il flusso disperso prodotto dalla corrente delle connessioni del secondario. Il campo magnetico emesso dagli avvolgimenti è modesto e comunque inferiore a quello delle connessioni, i valori di quest’ultimo decrescono inoltre rapidamente all’aumentare della distanza dalla macchina. Come precedentemente detto i trasformatori in resina sono molto spesso installati all’interno di contenitori metallici o di locali opportunamente schermati che riducono l’ampiezza del campo magnetico prodotto di tre o quattro volte.
e. PARTICOLARI COSTRUTTIVI

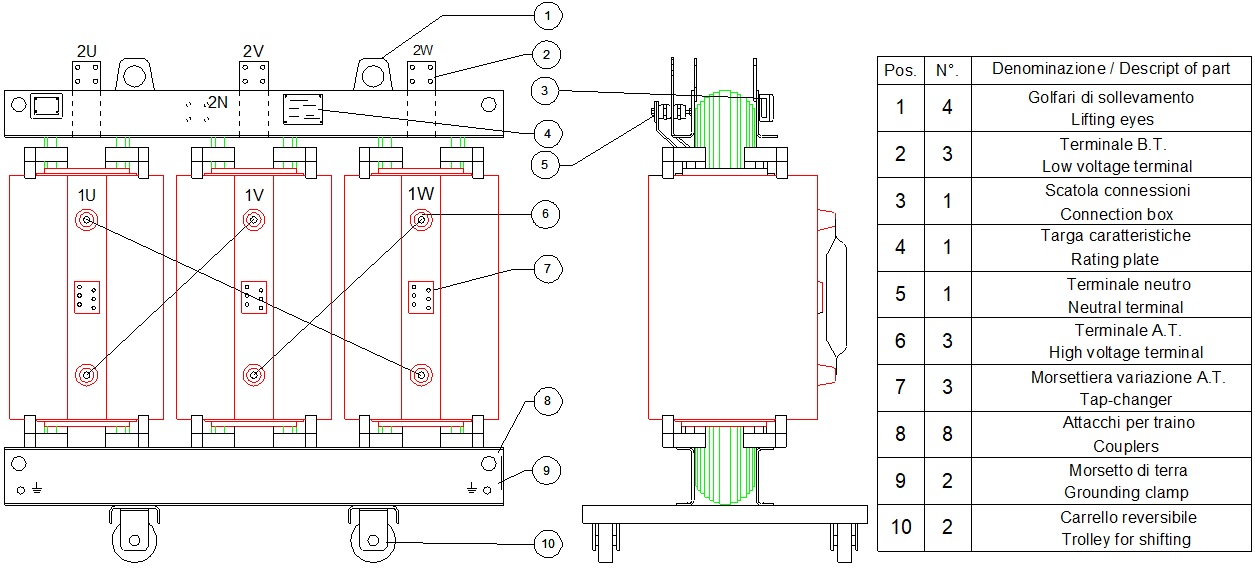

Nel disegno sottostante sono riportati i particolari costruttivi standard dei trasformatori IMEFY SpA.
Per trasformatori fuori standard o per maggiori informazioni contattare il nostro ufficio tecnico fornendo il numero di matricola del trasformatore oggetto della richiesta.
Fig. 1
